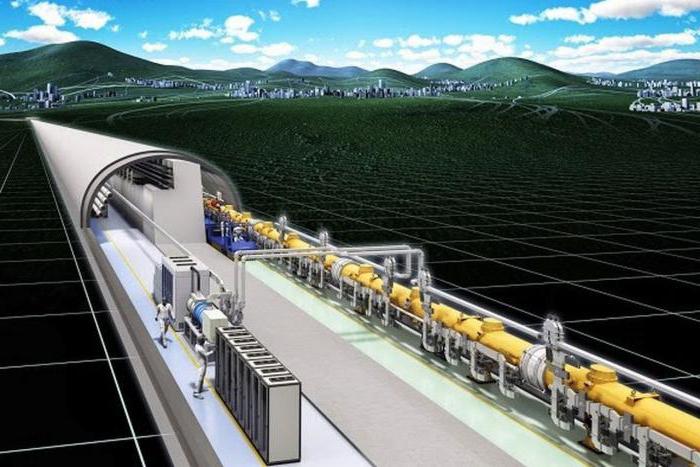

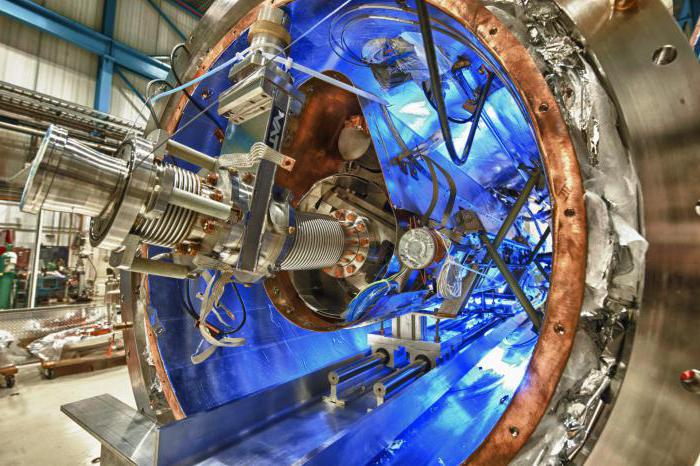

Линейные ускорители заряженных частиц. Как работают ускорители заряженных частиц. Зачем нужны ускорители заряженных частиц? Самый крупный в мире ускоритель частиц готовится к старту Установка для ускорения отрицательно заряженных частиц

Ускоритель заряженных частиц - это устройство, в котором создается пучок электрически заряженных атомных или движущихся с околосветовыми скоростями. В основу его работы положено увеличение их энергии электрическим полем и изменение траектории - магнитным.

Для чего нужны ускорители заряженных частиц?

Данные устройства нашли широкое применение в различных областях науки и промышленности. На сегодняшний день во всем мире их насчитывается более 30 тысяч. Для физика ускорители заряженных частиц служат инструментом фундаментальных исследований структуры атомов, характера ядерных сил, а также свойств ядер, которые в природе не встречаются. К последним относятся трансурановые и другие неустойчивые элементы.

С помощью разрядной трубки стало возможным определение удельного заряда. Ускорители заряженных частиц также используются для производства радиоизотопов, в промышленной радиографии, лучевой терапии, для стерилизации биологических материалов, а также в Самые большие установки применяются в исследованиях фундаментальных взаимодействий.

Время жизни заряженных частиц, покоящихся относительно ускорителя, меньше, чем у частиц, разогнанных до скоростей, близких к Это подтверждает относительность промежутков времени СТО. Например, в ЦЕРН было достигнуто увеличение времени жизни мюонов на скорости 0,9994c в 29 раз.

В данной статье рассматривается то, как устроен и работает ускоритель заряженных частиц, его развитие, различные типы и отличительные черты.

Принципы ускорения

Независимо от того, какие ускорители заряженных частиц вам известны, все они обладают общими элементами. Во-первых, все они должны иметь источник электронов в случае телевизионного кинескопа или электронов, протонов и их античастиц в случае более крупных установок. Кроме того, все они должны иметь электрические поля для ускорения частиц и магнитные поля для управления их траекторией. Кроме того, вакуум в ускорителе заряженных частиц (10 -11 мм рт. ст.), т. е. минимальное количество остаточного воздуха, необходим для обеспечения длительного времени жизни пучков. И, наконец, все установки должны обладать средствами регистрации, подсчета и измерения ускоренных частиц.

Генерация

Электроны и протоны, которые наиболее часто используются в ускорителях, встречаются во всех материалах, но сперва их нужно из них выделить. Электроны, как правило, генерируются точно так же, как в кинескопе - в устройстве, которое называется «пушкой». Она представляет собой катод (отрицательный электрод) в вакууме, который нагревается до состояния, когда электроны начинают отрываться от атомов. Отрицательно заряженные частицы притягиваются к аноду (положительному электроду) и проходят через выпускное отверстие. Сама пушка также является простейшим ускорителем, так как электроны движутся под действием электрического поля. Напряжение между катодом и анодом, как правило, находится в пределах 50-150 кВ.

Помимо электронов, во всех материалах содержатся протоны, но из одиночных протонов состоят лишь ядра атомов водорода. Поэтому источником частиц для является газообразный водород. В этом случае газ ионизируется и протоны выходят через отверстие. В больших ускорителях протоны часто образуются в виде отрицательных ионов водорода. Они представляют собой атомы с дополнительным электроном, которые являются продуктом ионизации двухатомного газа. С отрицательно заряженными ионами водорода на начальных этапах работать легче. Потом их пропускают через тонкую фольгу, которая лишает их электронов перед финальной стадией ускорения.

Разгон

Как работают ускорители заряженных частиц? Ключевой особенностью любого из них является электрическое поле. Простейший пример - равномерное статическое поле между положительными и отрицательным электрическими потенциалами, подобное тому, которое существует между выводами электрической батареи. В таком поле электрон, несущий отрицательный заряд, подвержен действию силы, которая направляет его к положительному потенциалу. Она ускоряет его, и, если нет ничего, что бы этому препятствовало, его скорость и энергия возрастают. Электроны, движущиеся в сторону положительного потенциала по проводу или даже в воздухе, сталкиваются с атомами и теряют энергию, но если они находятся в вакууме, то ускоряются по мере приближения к аноду.

Напряжение между начальным и конечным положением электрона определяет приобретенную им энергию. При движении через разность потенциалов в 1 В она равна 1 электрон-вольту (эВ). Это эквивалентно 1,6 × 10 -19 джоуля. Энергия летящего комара в триллион раз больше. В кинескопе электроны разгоняются напряжением свыше 10 кВ. Многие ускорители достигают гораздо более высоких энергий, измеряемых мега-, гига- и тераэлектрон-вольтами.

Разновидности

Некоторые самые ранние виды ускорителей заряженных частиц, такие как умножитель напряжения и генератор Ван-де-Граафа, использовали постоянные электрические поля, создаваемые потенциалами до миллиона вольт. С такими высокими напряжениями работать нелегко. Более практичной альтернативой является повторяющееся действие слабых электрических полей, создаваемых низкими потенциалами. Это принцип используется в двух типах современных ускорителей - линейных и циклических (главным образом в циклотронах и синхротронах). Линейные ускорители заряженных частиц, кратко говоря, пропускают их один раз через последовательность ускоряющих полей, в то время как в циклическом они многократно движутся по круговой траектории через относительно небольшие электрические поля. В обоих случаях конечная энергия частиц зависит от суммарного действия полей, так что многие малые «толчки» складываются вместе, чтобы дать совокупный эффект одного большого.

Повторяющийся структура линейного ускорителя для создания электрических полей естественным образом предполагает использование переменного, а не постоянного напряжения. Положительно заряженные частицы ускоряются к отрицательному потенциалу и получают новый толчок, если проходят мимо положительного. На практике напряжение должно изменяться очень быстро. Например, при энергии 1 МэВ протон движется на очень высоких скоростях, составляющих 0,46 скорости света, проходя 1,4 м за 0,01 мс. Это означает, что в повторяющейся структуре длиной в несколько метров, электрические поля должны менять направление с частотой, по меньшей мере, 100 МГц. Линейные и циклические ускорители заряженных частиц, как правило, разгоняют их с помощью переменных электрических полей частотой от 100 до 3000 МГц, т. е. в пределах от радиоволн до микроволн.

Электромагнитная волна является комбинацией переменных электрических и магнитных полей, колеблющихся перпендикулярно друг к другу. Ключевым моментом ускорителя является настройка волны таким образом, чтобы при прибытии частицы электрическое поле было направлено в соответствии с вектором ускорения. Это может быть сделано с помощью стоячей волны - комбинации волн, движущихся в противоположных направлениях в замкнутом пространстве, как звуковые волны в органной трубе. Альтернативным вариантом для очень быстро перемещающихся электронов, скорость которых приближается к скорости света, является бегущая волна.

Автофазировка

Важным эффектом при ускорении в переменном электрическом поле является «автофазировка». В одном цикле колебания переменное поле проходит от нуля через максимальное значение снова до нуля, падает до минимума и поднимается к нулю. Таким образом, оно дважды проходит через значение, необходимое для ускорения. Если частица, скорость которой возрастает, прибывает слишком рано, то на нее не будет действовать поле достаточной силы, и толчок будет слабым. Когда она достигнет следующего участка, то опоздает и испытает более сильное воздействие. В результате произойдет автофазировка, частицы будут находиться в фазе с полем в каждой ускоряющей области. Другим эффектом будет их группировка во времени с образованием сгустков, а не непрерывного потока.

Направление пучка

Важную роль в том, как устроен и работает ускоритель заряженных частиц, играют и магнитные поля, так как они могут изменять направление их движения. Это означает, что их можно использовать для «сгибания» пучков по круговой траектории, чтобы они несколько раз проходили через один и тот же ускоряющий участок. В простейшем случае на заряженную частицу, движущуюся под прямым углом к ​​направлению однородного магнитного поля, действует сила, перпендикулярная как к вектору ее перемещения, так и к полю. Это заставляет пучок двигаться по круговой траектории перпендикулярной полю, пока он не выйдет из области ее действия или другая сила не начнет действовать на него. Этот эффект используется в циклических ускорителях, таких как циклотрон и синхротрон. В циклотроне постоянное поле создается большим магнитом. Частицы по мере роста их энергии движутся по спирали наружу, ускоряясь с каждым оборотом. В синхротроне сгустки перемещаются по кольцу с постоянным радиусом, а поле, создаваемое электромагнитами вокруг кольца, увеличивается, поскольку частицы ускоряются. Магниты, обеспечивающие «изгиб», представляют собой диполи с северным и южным полюсами, согнутыми в виде подковы таким образом, что пучок может проходить между ними.

Второй важной функцией электромагнитов является концентрация пучков, чтобы они были настолько узкими и интенсивными, насколько это возможно. Простейшая форма фокусирующего магнита - с четырьмя полюсами (двумя северными и двумя южными), расположенными напротив друг друга. Они толкают частицы к центру в одном направлении, но позволяют им распространяться в перпендикулярном. Квадрупольные магниты фокусируют луч по горизонтали, позволяя ему выйти из фокуса вертикально. Для этого они должны использоваться попарно. Для более точной фокусировки также используются более сложные магниты с большим числом полюсов (6 и 8).

Поскольку энергия частиц возрастает, сила магнитного поля, направляющая их, увеличивается. Это удерживает пучок на одной траектории. Сгусток вводят в кольцо и ускоряют до необходимой энергии, прежде чем он будет выведен и использован в экспериментах. Отвод достигается за счет электромагнитов, которые включаются, чтобы вытолкнуть частицы из синхротронного кольца.

Столкновение

Ускорители заряженных частиц, используемые в медицине и промышленности, в основном производят пучок для конкретной цели, например, для лучевой терапии или имплантации ионов. Это означает, что частицы используются один раз. В течение многих лет то же самое было верно для ускорителей, применяемых в фундаментальных исследованиях. Но в 1970 годах были разработаны кольца, в которых два пучка циркулируют в противоположных направлениях и сталкиваются по всему контуру. Основным преимуществом таких установок является то, что при лобовом столкновении энергия частиц переходит непосредственно в энергию взаимодействия между ними. Это контрастирует с тем, что происходит, когда пучок сталкивается с покоящимся материалом: в этом случае большая часть энергии уходит на приведение материала мишени в движение, в соответствии с принципом сохранения импульса.

Некоторые машины со встречными пучками построены с двумя кольцами, пересекающимися в двух и более местах, в которых в противоположных направлениях циркулировали частицы одного типа. Более распространены коллайдеры с частицами и античастицами. Античастица имеет противоположный заряд связанной с ней частицы. Например, позитрон заряжен положительно, а электрон - отрицательно. Это означает, что поле, которое ускоряет электрон, замедляет позитрон, движущийся в том же направлении. Но если последний перемещается в противоположную сторону, он ускорится. Аналогично электрон, движущийся через магнитное поле, будет изгибаться налево, а позитрон - вправо. Но если позитрон перемещается навстречу, то его путь будет по-прежнему отклоняться вправо, но по той же кривой, что и электрон. Вместе это означает, что данные частицы могут двигаться по кольцу синхротрона благодаря одним и тем же магнитам и ускоряться одними и теми же электрическими полями в противоположных направлениях. По этому принципу созданы многие мощнейшие коллайдеры на встречных пучках, т. к. требуется только одно кольцо ускорителя.

Луч в синхротроне не движется непрерывно, а объединен в «сгустки». Они могут иметь несколько сантиметров в длину и десятую долю миллиметра в диаметре, и содержат около 10 12 частиц. Это небольшая плотность, поскольку в веществе подобных размеров содержится около 10 23 атомов. Поэтому, когда пучки пересекаются со встречными, существует лишь небольшая вероятность того, что частицы будут взаимодействовать друг с другом. На практике сгустки продолжают движение по кольцу и встречаются снова. Глубокий вакуум в ускорителе заряженных частиц (10 -11 мм рт. ст.) необходим для того, чтобы частицы могли циркулировать в течение многих часов без столкновения с молекулами воздуха. Поэтому кольца еще называют накопительными, поскольку пучки фактически хранятся в них в течение нескольких часов.

Регистрация

Ускорители заряженных частиц в большинстве своем могут регистрировать происходящее при попадании частиц в мишень или в другой пучок, движущийся в противоположном направлении. В телевизионном кинескопе электроны из пушки ударяют в люминофор на внутренней поверхности экрана и излучают свет, который, таким образом, воссоздает передаваемое изображение. В ускорителях подобные специализированные детекторы реагируют на рассеянные частицы, но они обычно предназначены для создания электрических сигналов, которые могут быть преобразованы в компьютерные данные и проанализированы с помощью компьютерных программ. Только заряженные элементы создают электрические сигналы, проходя через материал, например, путем возбуждения или ионизации атомов, и могут быть обнаружены непосредственно. Нейтральные частицы, такие как нейтроны или фотоны, можно регистрировать опосредованно через поведение заряженных частиц, которые приводятся ими в движение.

Существует множество специализированных детекторов. Некоторые из них, такие как счетчик Гейгера, просто подсчитывают частицы, а другие используются, например, для записи треков, измерения скорости или количества энергии. Современные детекторы по размеру и технологии варьируют от небольших устройств с зарядовой связью до больших заполненных газом камер с проводами, которые регистрируют ионизированные следы, создаваемые заряженными частицами.

История

Ускорители заряженных частиц в основном разрабатывались для исследований свойств атомных ядер и элементарных частиц. Начиная с открытия британского физика в 1919 году реакции ядра азота и альфа-частицы, все исследования в области ядерной физики до 1932 года проводились с ядрами гелия, выпущенными в результате распада естественных радиоактивных элементов. Природные альфа-частицы обладают кинетической энергией 8 МэВ, но Резерфорд считал, что для наблюдения распада тяжелых ядер необходимо их искусственно ускорить до еще больших значений. В то время это представлялось сложным. Однако расчет, сделанный в 1928 году (в университете Геттингена, Германия), показал, что могут быть использованы ионы со значительно меньшими энергиями, и это стимулировало попытки построить установку, которая обеспечивала пучок, достаточный для ядерных исследований.

Другие события этого периода продемонстрировали принципы, по которым ускорители заряженных частиц строятся и по сей день. Первые успешные эксперименты с искусственно ускоренными ионами были проведены Кокрофтом и Уолтоном в 1932 году в Кембриджском университете. Используя умножитель напряжения, они ускорили протоны до 710 кэВ и показали, что последние реагируют с ядром лития с образованием двух альфа-частиц. К 1931 году в Принстонском университете в Нью-Джерси Роберт Ван-де-Грааф построил первый ременной электростатический генератор высокого потенциала. Умножители напряжения Кокрофта-Уолтона и генераторы Ван-де-Граафа по-прежнему используются в качестве источников энергии для ускорителей.

Принцип линейного резонансного ускорителя был продемонстрирован Рольфом Видероэ в 1928 г. В Рейн-Вестфальском техническом университете в ​​Аахене, Германия, он использовал высокое переменное напряжение для ускорения ионов натрия и калия до энергий, в два раза превышающих сообщаемые им. В 1931 году в Соединенных Штатах Эрнест Лоуренс и его помощник Дэвид Слоун из Университета Калифорнии, Беркли, использовали высокочастотные поля для ускорения ионов ртути до энергий, превышающих 1,2 МэВ. Эта работа дополнила ускоритель тяжелых заряженных частиц Видероэ, но ионные пучки не пригодились в ядерных исследованиях.

Магнитный резонансный ускоритель, или циклотрон, был задуман Лоуренсом как модификация установки Видероэ. Студент Лоренса Ливингстон продемонстрировал принцип циклотрона в 1931 году, произведя ионы с энергией в 80 кэВ. В 1932 году Лоуренс и Ливингстон объявили об ускорении протонов до более 1 МэВ. Позже в 1930-е годы энергия циклотронов достигла около 25 МэВ, а генераторов Ван-де-Граафа - около 4 МэВ. В 1940 году Дональд Керст, применяя результаты тщательных расчетов орбиты к конструкции магнитов, построил в Университете штата Иллинойс первый бетатрон, магнитно-индукционный ускоритель электронов.

Современная физика: ускорители заряженных частиц

После Второй мировой войны в науке ускорения частиц до высоких энергий произошел быстрый прогресс. Его начал Эдвин Макмиллан в Беркли и Владимир Векслер в Москве. В 1945 году они оба независимо друг от друга описали принцип фазовой стабильности. Эта концепция предлагает средства поддержания стабильных орбит частиц в циклическом ускорителе, что сняло ограничение на энергию протонов и позволило создать магнитно-резонансные ускорители (синхротроны) для электронов. Автофазировка, реализация принципа фазовой стабильности, была подтверждена после постройки небольшого синхроциклотрона в Университете Калифорнии и синхротрона в Англии. Вскоре после этого был создан первый протонный линейный резонансный ускоритель. Этот принцип используется во всех больших протонных синхротронах, построенных с тех пор.

В 1947 году Уильям Хансен, в Стэнфордском университете в Калифорнии построил первый линейный ускоритель электронов на бегущей волне, использовавший технологию СВЧ, которая была разработана для радаров во время Второй мировой войны.

Прогресс в исследованиях стал возможным за счет повышения энергии протонов, что привело к построению все больших ускорителей. Эта тенденция была остановлена высокой стоимостью изготовления огромных магнитов кольца. Самый большой весит около 40000 тонн. Способы увеличения энергии без роста размеров машин были про​​демонстрированы в 1952 году Ливингстоном, Курантом и Снайдером в технике знакопеременной фокусировки (иногда называемой сильной фокусировкой). Синхротроны, работающие на этом принципе, используют магниты в 100 раз меньшего размера, чем до этого. Такая фокусировка применяется во всех современных синхротронах.

В 1956 Керст понял, что если два набора частиц удерживать на пересекающихся орбитах, то можно наблюдать их столкновения. Применение этой идеи потребовало накопления ускоренных пучков в циклах, называемых накопительными. Эта технология позволила достичь максимальной энергии взаимодействия частиц.

По дисциплине

«Концепции современного естествознания»

на тему «Ускорители элементарных частиц»

1. Введение………………………………………………………………………….3

2. Современные ускорители заряженных частиц………………………………...4

3. Научные центры по исследованию элементарных частиц……………………7

4. Циклический ускоритель………………………………………………………15

5. Лазерный ускоритель на биениях……………………………………………..16

6. Заключение……………………………………………………………………..20

7. Список используемой литературы……………………………………………21

Введение

В настоящее время широкое применение в науке и технике нашли ускорители заряженных частиц – установки для получения пучков заряженных частиц (протонов, электронов, античастиц, ядер других атомов) высоких энергий – от десятков кэВ (10 3 эВ) до нескольких ТэВ (10 12 эВ). В технике такие ускорители используются для получения изотопов, упрочнения поверхностей материалов и производства новых материалов, для создания источников электромагнитного излучения (от микроволнового до рентгеновского излучения), широко применяются в медицине и т.д. Однако, по-прежнему, к числу основных областей применения ускорителей относятся ядерная физика и физика высоких энергий. Современные ускорители заряженных частиц – главные источники информации для физиков, изучающих вещество, энергию, пространство и время. Подавляющее большинство элементарных частиц, известных сегодня, не встречаются в естественных условиях на Земле и получены на ускорителях. Именно потребности физики элементарных частиц являются главным стимулом для развития ускорительной техники, и в первую очередь для повышения энергии, до которой могут быть ускорены заряженные частицы.

Современные ускорители заряженных частиц.

В современной физике высоких энергий используются ускорительные установки двух типов. Традиционная схема эксперимента на укорителе такова: пучок заряженных частиц ускоряется до максимально возможной энергии и затем направляется на неподвижную мишень, при столкновении с частицами которой рождается множество элементарных частиц. Измерения параметров рождающихся частиц дают богатейшую экспериментальную информацию, необходимую для проверки (или создания) современной теории элементарных частиц. Эффективность реакции определяется энергией сталкивающейся с мишенью частицы в системе центра масс. Согласно теории относительности при неподвижной мишени и одинаковых массах покоя сталкивающихся частиц энергия реакций

Где E – энергия налетающей на мишень частицы, m 0 – ее масса, c – скорость света. Так, при соударении с неподвижной мишенью протона, ускоренного до энергии 1000 ГэВ, только энергия 42 ГэВ идет на рождение новых частиц, а большая часть энергии расходуется на кинетическую энергию частиц, родившихся в результате реакции.

Предложенные в конце 60-х годов XX века ускорители на встречных пучках (коллайдеры), в которых реакция осуществляется при столкновении встречных ускоренных пучков заряженных частиц (электронов и позитронов, протонов и антипротонов и др.) дают существенный выигрыш в энергии реакции. В коллайдерах энергия реакций равна сумме энергий сталкивающихся частиц

E 1 + E 2 , то есть при равных энергиях частиц выигрыш составляет 2E/m 0 c 2 . Разумеется, эффективность коллайдера оказывается более низкой, чем ускорителя с неподвижной мишенью, так как частицы двух разреженных пучков сталкиваются между собой гораздо реже, чем частицы пучка и плотной мишени. Тем не менее, основная тенденция физики высоких энергий – это продвижение во все более высокие энергии, и большинство крупнейших ускорителей сегодня – это коллайдеры, в которых ради достижения рекордных энергий жертвуют числом столкновений.

Современные ускорители заряженных частиц являются самыми крупными экспериментальными установками в мире, причем энергия частиц в ускорителе линейно связана с его размером. Так, линейный ускоритель электронов SLC на энергию 50 ГэВ в Стэнфордском университете (США) имеет длину 3 км, периметр протонного синхротрона Тэватрон на энергию 900 ГэВ в лаборатории им. Э.Ферми (Батавия, США) составляет 6,3 км, а длина сооружаемого в Серпухове кольца, ускорительно-накопительного комплекса УНК, рассчитанного на энергию3 ТэВ, сооружаемый в 27-километровомускорительном тоннеле европейской организации ядерных исследований (ЦЕРН) в Женеве.

Постоянно возрастающие размеры ускорителей уже достигли границы разумного соотношения физических характеристик и финансовых затрат, превращая строительство ускорителей в проблему национального масштаба. Можно говорить, что чисто инженерные решения тоже близки к своему пределу. Очевидно, что дальнейший прогресс в ускорительной технике должен быть связан с поисками новых подходов и физических решений, делающих ускорители компактнее и дешевле в сооружении и эксплуатации. Последнее также немаловажно, так как энергопотребление современных ускорителей близко к энергопотреблению небольшого города. Прикладная ускорительная наука формулирует перед современной физикой интересную и чрезвычайно важную проблему. Нужно обратиться к новым достижениям в радиофизике, физики плазмы, квантовой электронике и физике твердого тела, чтобы найти достойные решения.

Наиболее многообещающими является поиск способов увеличения темпа ускорения частиц. В современных ускорителях темп ускорения частиц ограничен максимальной напряженностью ускоряющего электрического поля, которое можно создать в вакуумных системах. Эта величина не превышает сегодня 50МВ/м. В более сильных полях возникают явления электрического пробоя на стенках резонатора и образование плазмы, поглощающей энергию поля и препятствующей ускорению частиц. В действительности величина максимально допустимого высокочастотного поля зависит от его длины волны. Современные ускорители используют электрические поля с длиной волны больше 10 см. Например, переход к длине волны 1 см позволит увеличить максимально допустимые электрические поля в несколько раз и тем самым уменьшить размеры ускорителя. Разумеется, для реализации этого преимущества необходима разработка в этом диапазоне сверхмощных источников излучения, способных генерировать импульсы электромагнитных волн с мощностью в сотни МВт и длительностью импульса короче 100 нс. Это представляет собой крупную научно-техническую проблему, решением который заняты многие исследовательские центры мира.

Другой возможный путь – это отказ от традиционных вакуумных микроволновых резонансных систем и использование лазерного излучения для ускорения заряженных частиц. С помощью современных лазеров возможно создание электрических полей с напряженностью, намного превышающей предельные поля в микроволновом диапазоне. Однако непосредственное использование лазерного излучения в вакууме не позволяет достичь эффекта заметного ускорения заряженных частиц из-за невозможности резонансного черенковского взаимодействия волны с частицей, так как скорость света в вакууме всегда больше скорости частицы. В последние годы активно изучаются методы ускорения заряженных частиц лазерным излучением в газах и плазме, причем, поскольку в сильных электрических полях происходит ионизация вещества и образование плазмы, в конечном счете, речь идет об ускорении заряженных частиц интенсивным лазерным излучением в плазме.

Научные центры по исследованию элементарных частиц

Институт физики высоких энергий (ИФВЭ)

Основой для создания института явилось строительство в Протвино, расположенном вблизи подмосковного города Серпухова, самого крупного в мире (вплоть до 1972 г.) кольцевого протонного синхротрона. Собранная в этом научном центре уникальная экспериментальная техника дает возможность ученым проникнуть в глубины строения материи, понять и раскрыть неизвестные человеку законы бесконечно разнообразного и таинственного мира элементарных частиц.

Ускоритель пущен в октябре 1967 г. В этом ускорителе первоначально протоны образуются в результате газового разряда, затем ускоряются электрическим полем высоковольтного импульса трансформатора до энергии 760 КэВ и попадают в линейный ускоритель – инжектор, где предварительно ускоряются до энергии 100МэВ, и затем поступают в кольцо основного ускорителя. В нем уже протоны ускоряются до энергии 76 ГэВ. Число протонов в одном импульсе ускорителя – 3·10 12 . Повторение импульсов происходит через каждые 7 сек. Ускоритель имеет в диаметре 472 м. Вес электромагнитов 20 тыс. т.Потребляемая ускорителем мощность 100 МВт. Ежегодно для физических исследований ускоритель работает 3000 - 4000 час.

Научный центр имеет насыпь, под которой находится ускорительное кольцо, и экспериментальный зал. Эксперименты в ИФВЭ осуществляются как на внутренней мишени ускорителя, так и на выведенных пучках частиц.

Лишь отклоняет частицу, не изменяя её энергии, и задаёт орбиту, по которой движутся частицы.

Ускорители можно принципиально разделить на две большие группы. Это линейные ускорители , где пучок частиц однократно проходит ускоряющие промежутки, и циклические ускорители , в которых пучки движутся по замкнутым кривым типа окружностей, проходя ускоряющие промежутки по многу раз. Можно также классифицировать ускорители по назначению: коллайдеры, источники нейтронов, бустеры, источники синхротронного излучения, установки для терапии рака, промышленные ускорители.

Конструкции ускорителей

Высоковольтный ускоритель (ускоритель прямого действия)

Основная статья : Высоковольтный ускоритель

Ускоритель заряженных частиц (электронов) в котором ускорение заряженных частиц происходит электрическим полем, неизменным или слабо меняющимся в течение всего времени ускорения частиц. Важное преимущество В.У. по сравнению с др. типами ускорителей – возможность получения малого разброса по энергии частиц, ускоряемых в постоянном во времени и однородном электрическом поле. Данный тип ускорителей характеризуется высоким КПД (до 95%) и возможностью создания установок большой мощности (500кВт и выше) что весьма важно при использовании ускорителей в промышленных целях.

Электростатический ускоритель

Идеологически наиболее простой, линейный ускоритель. Частицы ускоряются постоянным электрическим полем и движутся прямолинейно по вакуумной камере, вдоль которой расположены ускоряющие электроды.

Разновидности:

• Ускоритель Ван де Граафа. генератором Ван де Граафа , основанном на механическом переносе зарядов диэлектрической лентой. Максимальные электрические напряжения ~20МВ определяют максимальную энергию частиц ~20МэВ.
• Каскадный ускоритель. Ускоряющее напряжение создаётся каскадным генератором , который создаёт постоянное ускоряющее высокое напряжение ~5 МВ преобразуя низкое переменное напряжение по схеме диодного умножителя.

Линейные ускорители электронов небольших энергий часто используются, как часть самых разных электровакуумных приборов (электронно-лучевая трубка , кинескоп , рентгеновская трубка и др.).

Циклотрон

Устройство циклотрона. 1 - место поступления частиц, 2 - траектория их движения, 3 - электроды, 4 - источник переменного напряжения. Магнитное поле направлено перпендикулярно плоскости рисунка.

Идея циклотрона проста. Между двумя полукруглыми полыми электродами, т. н. дуантами , приложено переменное электрическое напряжение. Дуанты помещены между полюсами электромагнита, создающего постоянное магнитное поле. Частица, вращаясь по окружности в магнитном поле, ускоряется на каждом обороте электрическим полем в щели между дуантами. Для этого необходимо, чтобы частота изменения полярности напряжения на дуантах была равна частоте обращения частицы. Иными словами, циклотрон является резонансным ускорителем . Понятно, что с увеличением энергии, на каждом обороте, радиус траектории частицы будет увеличиваться, пока она не выйдет за пределы дуантов.

Циклотрон - первый из циклических ускорителей. Впервые был разработан и построен в году Лоуренсом , за что ему была присуждена Нобелевская премия в году. До сих пор циклотроны применяются для ускорения тяжёлых частиц до относительно небольших энергий, до 50МэВ/нуклон.

Бетатрон

Другое название: индукционный ускоритель. Циклический ускоритель, в котором ускорение частиц осуществляется вихревым электрическим полем, индуцируемым изменением магнитного потока, охватываемого орбитой пучка. Поскольку для создания вихревого электрического поля необходимо изменять магнитное поле сердечника, а магнитные поля в несверхпроводящих машинах обычно ограничены эффектами насыщения железа на уровне ~20кГс, возникает ограничение сверху на максимальную энергию бетатрона. Бетатроны используются преимущественно для ускорения электронов до энергий 10-100 МэВ (максимум достигнутой в бетатроне энергии 300 МэВ).

Впервые бетатрон был разработан и создан Видероэ в году, который, однако, ему не удалось запустить. Первый надёжно работающий бетатрон был создан Д. В. Керстом лишь в - гг. в США.

Микротрон

Основная статья : Микротрон

Он же - ускоритель с переменной кратностью. Резонансный циклический ускоритель с постоянным как у циклотрона ведущим магнитным полем и частотой ускоряющего напряжения. Идея микротрона состоит в том, чтобы сделать приращение времени оборота частицы, получающееся за счёт ускорения на каждом обороте, кратным периоду колебаний ускоряющего напряжения.

Фазотрон (синхроциклотрон)

Принципиальное отличие от циклотрона - изменяемая в процессе ускорения частота электрического поля. Это позволяет, за счёт автофазировки, поднять максимальную энергию ускоряемых ионов по сравнению с предельным значением для циклотрона. Энергия в фазотронах достигает 600-700 МэВ.

Синхрофазотрон

Циклический ускоритель с постоянной длиной равновесной орбиты. Чтобы частицы в процессе ускорения оставались на той же орбите, изменяется как ведущее магнитное поле, так и частота ускоряющего электрического поля. Большинство современных циклических ускорителей являются сильнофокусирующими синхрофазотронами. Для ультрарелятивистских электронов в процессе ускорения частота обращения практически не меняется, и используются синхротроны.

Синхротрон

Циклический ускоритель с постоянной длиной орбиты и постоянной частотой ускоряющего электрического поля, но изменяющимся ведущим магнитным полем.

Лазер на свободных электронах (ЛСЭ)

Основная статья : Лазер на свободных электронах

Специализированный источник когерентного рентгеновского излучения.

Линейный ускоритель

Также часто называется ли́нак (сокращение от LINear ACcelerator). Ускоритель, в котором частицы пролетают однократно. Линейные ускорители чаще всего используются для первичного ускорения частиц, полученных с электронной пушки или источника ионов. Однако, идея линейного коллайдера на полную энергию также не нова. Основным преимуществом линаков является возможность получения ультрамалых эмиттансов и отсутствие потерь энергии на излучение, которые растут пропорционально четвёртой степени (!) энергии частиц.

Колла́йдер

Он же ускоритель на встречных пучках. Чисто экспериментальные установки, цель которых - изучение процессов столкновения частиц высоких энергий.

Применение

• Стерилизация (для стерилизации продуктов питания, медицинского инструмента).
• Медицина (лечение онкологических заболеваний , радиодиагностика).
• Производство полупроводниковых устройств (инжекция примесей).
• Радиационная дефектоскопия.
• Радиационное сшивание полимеров.
• Радиационная очистка топочных газов и сточных вод.

См. также

• Детектор частиц

Ссылки

• Коломенский Д.Д., Лебедев А. Н. Теория циклических ускорителей. М.: Физматгиз, 1962.
• A.Chao, M.Tigner, Handbook of Accelerator Physics and Engineering, 1999.
• Б.С. Ишханов, И.М. Капитонов, Э.И. Кэбин, Эксперимент (Web-публикация)
• История, классификация, принцип действия, основные типы современных ускорителей

Wikimedia Foundation . 2010 .

• Условие Гельдера
• Ускоритель элементарных частиц

Смотреть что такое "Ускорители заряженных частиц" в других словарях:

УСКОРИТЕЛИ ЗАРЯЖЕННЫХ ЧАСТИЦ - установки, служащие для ускорения заряж. частиц до высоких энергий. При обычном словоупотреблении ускорителями (У.) наз. установки, рассчитанные на ускорение частиц до энергий более МэВ. На рекордном У. протонов теватроне достигнута энергия 940… … Физическая энциклопедия

Ускорители заряженных частиц - устройства для получения заряженных частиц (электронов, протонов, атомных ядер, ионов) больших энергий. Ускорение производится с помощью электрического поля, способного изменять энергию частиц, обладающих электрическим зарядом. Магнитное… … Большая советская энциклопедия

УСКОРИТЕЛИ ЗАРЯЖЕННЫХ ЧАСТИЦ - установки для получения направл. пучков электронов, протонов, альфа частиц или ионов с энергией от сотен кэВ до сотен ГэВ. В У. з. ч. ускоряемые заряж. частицы увеличивают свою энергию, двигаясь в электрич. поле (статич., индуктированном или… … Большой энциклопедический политехнический словарь

ГОСТ 22491-87: Ускорители заряженных частиц. Термины и определения - Терминология ГОСТ 22491 87: Ускорители заряженных частиц. Термины и определения оригинал документа: 14. Бетатрон с подмаг ничиванием 15. Резонансный ускоритель Бетатрон с постоянной составляющей индукции магнитного поля Ускоритель… …

ГОСТ 4.477-87: Система показателей качества продукции. Ускорители заряженных частиц промышленного применения. Номенклатура показателей - Терминология ГОСТ 4.477 87: Система показателей качества продукции. Ускорители заряженных частиц промышленного применения. Номенклатура показателей оригинал документа: 3. Базовый образец Ускоритель, выбранный из группы ускорителей, наиболее… … Словарь-справочник терминов нормативно-технической документации

Ускоритель заряженных частиц - Вид на ускорительный центр Fermilab, США. Теватрон (кольцо на заднем плане) и кольцо инжектор Ускоритель заряженных частиц класс устройств для получения заряженных частиц (элементарных … Википедия

ускоритель (заряженных частиц) - Электрофизическое устройство, предназначенное для увеличения кинетической энергии заряженных частиц. Примечание Принято, что в ускорителях энергия частиц увеличивается более чем на 0,1 МэВ. [ГОСТ Р 52103 2003] Тематики ускорители заряженных… …

группирователь заряженных частиц - Устройство, осуществляющее фазовую группировку заряженных частиц. [ГОСТ Р 52103 2003] Тематики ускорители заряженных частиц EN charged particle buncher … Справочник технического переводчика

УСКОРИТЕЛИ ЗАРЯЖЕННЫХ ЧАСТИЦ
Accelerators

Ускорители заряженных частиц – установки для ускорения заряженных частиц до энергий, при которых они могут использоваться для физических исследований, в промышленности и медицине. При сравнительно низких энергиях ускоренные частицы используют, например, для получения изображения на экране телевизора или электронного микроскопа, генерации рентгеновских лучей (электронно-лучевые трубки), разрушения раковых клеток, уничтожения бактерий. При ускорении заряженных частиц до энергий, превышающих 1 мегаэлектронвольт (МэВ) их используют для изучения структуры микрообъектов (например, атомных ядер) и природы фундаментальных сил. В этом случае ускорители заряженных частиц выполняют роль источников пробных частиц, зондирующих изучаемый объект.

Роль ускорителя в современном физическом эксперименте поясняется рисунком. Коллимированный пучок пробных частиц от ускорителя направляют на исследуемую тонкую мишень, содержащую, например, ядра какого-либо химического элемента, и рассеянные мишенью пробные частицы или другие продукты их взаимодействия с ядрами мишени регистрируют детектором или системой детекторов. Анализ результатов эксперимента даёт сведения о природе взаимодействия и структуре исследуемого объекта.
Необходимость использования ускорителей для исследования таких микрообъектов как атомные ядра и элементарные частицы обусловлена следующим. Во-первых, атомные ядра и элементарные частицы занимают малые области пространства (R < 10 -12 см), и проникновение в эти области требует высокой разрешающей способности (а значит и энергии) зондирующего пучка, обеспечивающей взаимодействие отдельной пробной частицы с отдельным микрообъектом. Во-вторых, чем меньше микрообъект, тем он прочнее и проведение экспериментов с перестройкой или разрушением внутренней структуры такого объекта также требует всё большей энергии.
Зная размеры изучаемого объекта, легко оценить энергию пробных частиц, необходимую, для его изучения. Частицы обладают волновыми свойствами. Длина волны частицы зависит от её импульса р и даётся формулой де Бройля

Здесь h – постоянная Планка, а 1 Фм = 10 -13 см. Приведённая формула даёт также связь между длиной волны релятивистской частицы и её кинетической энергией Е в мегаэлектронвольтах.
В эксперименте по рассеянию структура объекта становится “видимой” (посредством, например, дифракции дебройлевских волн), если длина волны де Бройля сравнима или меньше размера (радиуса) объекта R, т.е. при λ < R. При использовании в качестве зондирующих частиц электронов внутрь ядра можно “заглянуть”, если энергия электрона будет превышать 100 МэВ. Для наблюдения структуры нуклона энергия электрона должна уже исчисляться гигаэлектронвольтами (1 ГэВ = 10 9 эВ).
Ускорители различаются типом ускоряемых частиц, характеристиками пучка (энергией, интенсивностью и др.), а также конструкцией. Наиболее распространены ускорители электронов и протонов, поскольку пучки этих частиц проще всего приготовить. В современных ускорителях, предназначенных для изучения элементарных частиц, могут ускоряться античастицы (позитроны, антипротоны), и для увеличения эффективности использования энергии частиц их пучки в ряде установок, называемых коллайдерами, после завершения ускорительного цикла сталкиваются (встречные пучки).
Любой ускоритель конструктивно состоит из трёх частей – системы, где “изготавливаются” ускоряемые частицы (инжектор), ускорительной системы, где низкоэнергичные частицы от инжектора (обычно сформированные в виде локализованных в пространстве сгустков) увеличивают в высоком вакууме энергию до проектной, и системы транспортировки (вывода) пучка к экспериментальной установке.
Условно, с точки зрения траектории, по которой частицы двигаются в процессе ускорения, ускорители можно разбить на два класса – линейные (и прямого действия) и циклические. В линейных ускорителях частицы в процессе ускорения двигаются прямолинейно, а в циклических – либо по одной и той же замкнутой траектории, многократно проходя одни и те же ускоряющие промежутки (синхротроны), либо по траектории, напоминающей раскручивающуюся спираль (циклотроны, микротроны, фазотроны).

Ускорителями заряженных частиц называются устройства, в которых под действием электрических и магнитных полей создаются и управляются пучки высокоэнергетичных заряженных частиц (электронов, протонов, мезонов и т. д.).

Ускорители делятся на непрерывные (из них выходит равномерный во времени пучок) и импульсные (из них частицы вылетают порциями – импульсами). По форме траектории и механизму ускорения частиц ускорители делятся на линейные (траектории близки к прямым линиям), циклические и индукционные (траекториями являются окружности или спирали).

1. Линейный ускоритель. Ускорение осуществляется электростатическим полем (например, генератором Ван-де-Граафа). Частицы ускоряются до .

2. Линейный резонансный ускоритель. Ускорение осуществляется переменным электрическим полем сверхвысокой частоты, синхронно изменяющимся с движением частицы. Протоны ускоряются до , электроны – до .

3. Циклотрон – циклический резонансный ускоритель тяжёлых частиц (протонов, ионов).

Между полюсами сильного электромагнита помещается вакуумная камера, в которой находятся два электрода (1 и 2) в виде полых металлических полуцилиндров, или дуантов . К дуантам приложено переменное электрическое поле. Магнитное поле, создаваемое электромагнитом, однородно и перпендикулярно плоскости дуантов.

Заряженную частицу вводят в центр зазора между дуантами.

Для непрерывного ускорения частицы в циклотроне необходимо выполнить условие синхронизма (условие «резонанса») – периоды вращения частицы в магнитном поле и колебаний электрического поля должны быть равны. Частица будет двигаться по раскручивающейся спирали, получая при каждом прохождении через зазор дополнительную энергию. На последнем витке пучок частиц посредством отклоняющего электрического поля выводится из циклотрона.

Циклотроны позволяют ускорять протоны до энергий .

Дальнейшее их ускорение в циклотроне ограничивается релятивистским возрастанием массы со скоростью, что приводит в увеличению периода обращения, и синхронизм нарушается. Поэтому циклотрон совершенно неприменим для ускорения электронов.

В 1944 г. советский физик В. И. Векслер и в 1945 г. Американский физик Э. Мак-Миллан предложили принцип автофазировки . Идея его заключается в том, что для компенсации увеличения периода вращения частиц, ведущего к нарушению синхронизма, изменяют либо частоту ускоряющего электрического, либо индукцию магнитного полей, либо и то и другое. Принцип автофазировки используется в фазотроне, синхротроне и синхрофазотроне.

4. Фазотрон (синхроциклотрон) – циклический резонансный ускоритель тяжёлых заряженных частиц (протонов, ионов, α-частиц), в котором управляющее магнитное поле постоянно, а частота ускоряющего электрического поля медленно изменяется с периодом. Частицы ускоряются до энергий .

5. Синхротрон – циклический резонансный ускоритель ультрарелятивистских электронов, в котором управляющее магнитное поле изменяется во времени, а частота ускоряющего электрического поля постоянна. Электроны в синхротроне ускоряются до 5 – 10 ГэВ.

6. Синхрофазотрон – циклический резонансный ускоритель тяжёлых заряженных частиц (протонов, ионов), в котором объединяются свойства фазотрона и синхротрона, т. е. управляющее магнитное поле и частота ускоряющего электрического поля одновременно изменяются во времени так, чтобы радиус равновесной орбиты частиц оставался постоянным. Протоны в синхрофазотроне ускоряются до энергий 500 ГэВ.

7. Бетатрон – циклический индукционный ускоритель электронов, в котором ускорение осуществляется вихревым электрическим полем, индуцируемым переменным магнитным полем, удерживающим электроны на круговой орбите. Электроны в бетатроне ускоряются до энергий 100 эВ.
